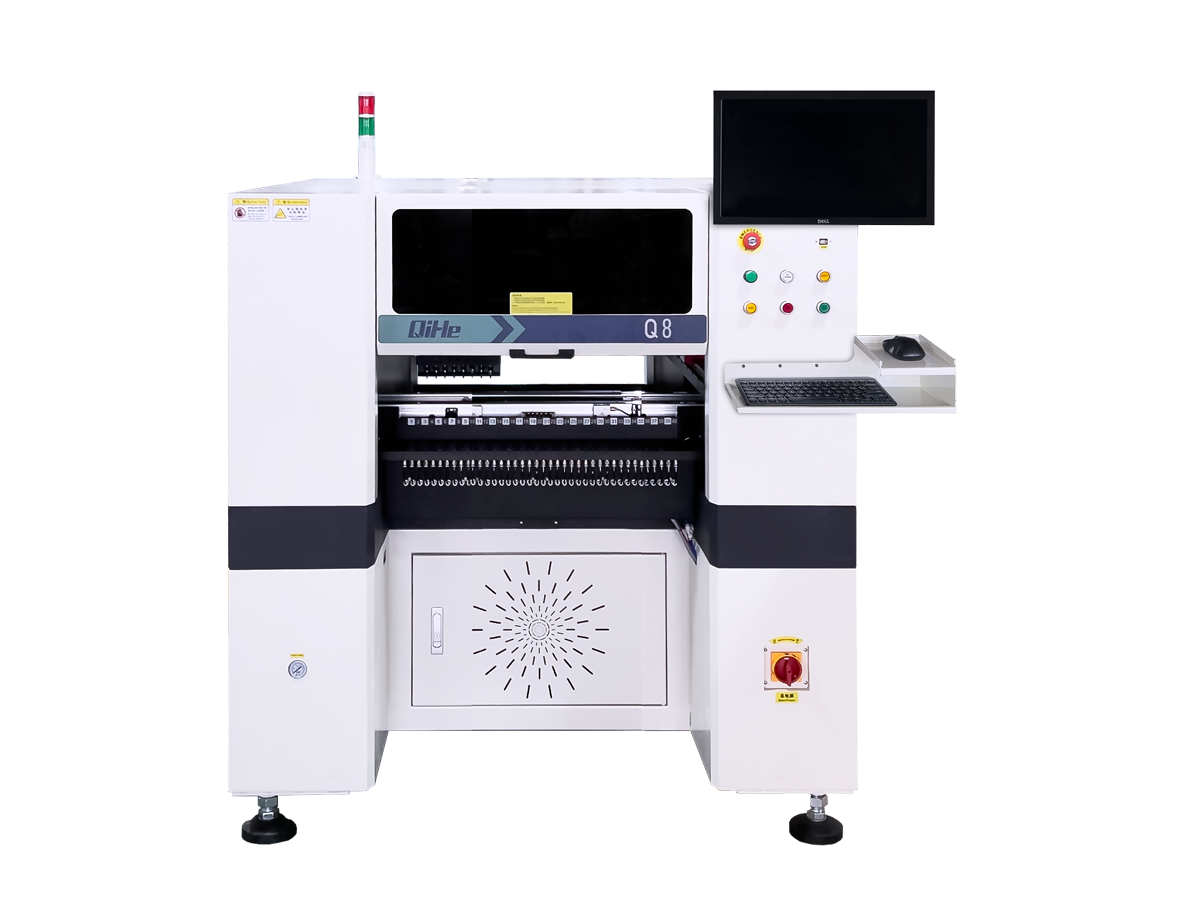

Q8是高速草莓视频黄色版在線式全自動草莓视频黄色版采用航空鋁材與大理石精準配合的結構，配合Y軸雙驅導向，防止極速啟停抖動。擁有8個高精度貼裝頭，支持8頭同取，配備TBI研磨滾珠絲杆和Panasonic伺服電機，保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度，配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。自主研發的操控係統，易於學習和操作，終生提供技術支持。
視覺革新
擁有8個高精度貼裝頭，支持8頭同取。配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。
自動傳送新增
傳輸係統采用雙驅歸零，根據工程文件自動調整寬度。客戶隻需在軟件中輸入PCB板寬度，傳輸係統將自動調整軌道寬度。
機械結構優化
X軸主體采用鋁鎂橫梁不變形，平麵直線度高。在保證剛性基礎上降低負載，最大限度發揮伺服電機與絲杆傳輸性能
運動係統升級
采用進口精密滾珠研磨絲杆和靜音直線導軌，采用性能更加強大的鬆下伺服係統。使機器實際精度控製在±0.01MM水平。
- 產品介紹
Q8是高速草莓视频黄色版在線式全自動草莓视频黄色版采用航空鋁材與大理石精準配合的結構，配合Y軸雙驅導向，防止極速啟停抖動。擁有8個高精度貼裝頭，支持8頭同取，配備TBI研磨滾珠絲杆和Panasonic伺服電機，保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度，配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。自主研發的操控係統，易於學習和操作，終生提供技術支持。
視覺革新
擁有8個高精度貼裝頭，支持8頭同取。配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。
自動傳送新增
傳輸係統采用雙驅歸零，根據工程文件自動調整寬度。客戶隻需在軟件中輸入PCB板寬度，傳輸係統將自動調整軌道寬度。
機械結構優化
X軸主體采用鋁鎂橫梁不變形，平麵直線度高。在保證剛性基礎上降低負載，最大限度發揮伺服電機與絲杆傳輸性能
運動係統升級
采用進口精密滾珠研磨絲杆和靜音直線導軌，采用性能更加強大的鬆下伺服係統。使機器實際精度控製在±0.01MM水平。
- 型號參數
機種名 Q8 基板尺寸 20mm×50mm～350mm×500mm（可定製1.5米） XY軸最大移動範圍 800mm×710mm Z軸最大移動範圍 32mm 平均功率 約1.2KW 電源 AC 220 V 空壓源 外接氣源（min0.5MPa，200L/min（A.N.R.） 設備尺寸（顯示器） W1385mm×D1309mm×H1450mm 重量 1025KG（隻限主體：因選購件的構成而異） 貼裝頭 貼裝頭數量 輕量8吸嘴貼裝頭 最快速度 18000cph（0.20s/芯片） 平均速度 12000cph（0.30s/芯片）~16000cph（0.23s/芯片） 貼裝精度（cpk≥1） ±40μm/芯片 最高貼裝高度 15mm 元件角度支持 0～360°任意角度，運動中同步旋轉 適用元件 阻容：0201～5730、二極管、三級管 芯片：LQFP、QFN、QFP、BGA間距≥0.3mm 燈珠：0402～5070、防流明、透鏡 最大貼裝IC尺寸 33mm×33mm 元件供給 編帶 編帶寬：4/8/12/16/24/32/44/56mm 前後供料器規格：Max80品種(4、8mm編帶、小卷盤） 管狀 前後供料器規格：Max30品種（三管震動飛達） 托盤 Max96品種（ic托盤） 硬件設備 驅動電機 XY軸電機 鬆下伺服電機 Z軸驅動電機 步進電機 導軌驅動電機 步進電機 XY傳動方式 TBI高精密滾珠絲杆 XY軸驅動導軌 上銀HIWIN高精密直線導軌 XY運行模式 智能曲線加減速直線聯動，自帶直線插補算法 Z軸驅動導軌 亞德客高精密直線導軌 視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機 下視覺 1部Mark高精密相機 PCB傳輸方式 三段式傳輸從左→右傳動接駁，自動PCB傳送定位 軌道調節方式 電機驅動 供料器數量 80（前40後40） 供料器器類型 Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。 軟件設備 驅動係統 鬆下高速DSP驅動 控製係統 草莓视频APP下载官方网站自主研發的802P桌麵草莓视频黄色版操作係統（Q8-Release） 操作係統 支持Windows XP、win7操作係統 漏料檢測 視覺檢測 支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件，格式為csv 、txt。 - SMT解決方案
